本閥為封閉式設計結構，閥體采用全封閉式外殼，操作過程管路的氣體不外泄漏，避免了環境的污染，具有較好 的抗管道外力強度，電動裝置的設置在外部，以維護檢查，人員近距離操作的安全性能較高，缺點是更換膠圈較麻煩。閥門在設計上吸收了國外眼睛閥浮動閥板優點；壓緊傳動機構采用,齒圈、齒輪、梯形螺紋絲桿副同步雙向壓緊。左、右旋梯形螺紋絲 桿同步壓緊的優點是；起動力矩小，螺紋副自鎖性好，閥門密封可靠，閥板移動采用銷齒傳動機構，不易積灰，滿足了粉塵多、潤滑條件 差、工作環境惡劣的場合使用。
法蘭執行標準：GB/T9115-98、JB/T81-94
本閥地面可配置防爆型控制柜，實行現場控制和遠距離與PLC系統連接控制，設置距離10米以上。

技術性能

公稱壓力MPa	0.05MPa	0.1MPa	I.OMPa	0.25MPa
密封試驗壓力MPa	0.055MPa	0.11MPa	0.165MPa	0.275MPa
強度試驗壓力MPa	0.075MPa	0.15MPa	0.225MPa	0.375MPa
密封材料	丁腈橡膠	硅橡膠	氟橡膠	硬密封
適用溫度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
適用介質	空氣、煤氣、含塵煤氣
電源電壓	380V.AC 50HZ

主要外形及連接尺寸表

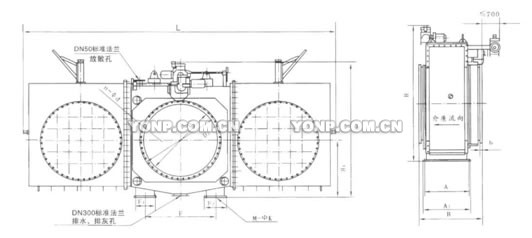

FF941X/H-0.5/1.0/1.5/2.5封閉式電動插板閥 外形尺寸圖

DN	D	D1	Β	b	n-Φd	Η	H1	L	A	A1	F	F1	F2	Μ-ΦΚ	功率(KW)		質量(Kg)
															走板	夾板	PN0.05 PN0.10	PN 0.15 PN 0.25
400	540	495	600	18	16-22	1250	510	2420	600	680	500	160	220	4-23	1.1	1.5	1080	1210
450	595	550	600	18	16-22	1380	560	2480	600	680	500	160	220	4-23	1.1	1.5	1160	1250
500	645	600	600	18	20-22	1600	600	2610	600	680	500	160	220	4-23	1.1	1.5	1250	1300
600	755	705	800	24	20-26	1750	680	2720	600	680	900	280	340	8-23	1.1	1.5	1315	1450
700	860	810	800	24	24-26	1884	720	2815	600	680	950	280	340	8-23	1.1	1.5	1585	1700
800	975	920	800	24	24-30	1970	800	3115	600	680	1045	280	340	8-23	1.5	2.2	1870	2050
900	1075	1020	800	24	24-30	2086	880	3640	600	680	1250	280	340	8-23	2.2	2.2	2350	2550
1000	1175	1120	800	24	28-30	2250	960	3940	820	910	1250	280	340	8-23	2.2	2.2	2850	3050
1200	1375	1320	1200	26	32-30	2837	1165	5930	1100	1180	1060	480	560	8-33	1.1	1.5	3537	3720
1400	1575	1520	1200	26	36-30	3057	1285	6530	1100	1220	1400	480	560	8-33	1.1	1.5	4370	4800
1600	1790	1730	1200	32	40-30	3257	1385	7130	1100	1180	1560	480	560	8-33	1.5	2.2	5200	5700
1800	1990	1930	1400	32	44-30	3400	1428	7730	1100	1180	1750	230	560	8-33	2.2	2.2	5940	6430
2000	2190	2130	1400	32	48-30	4010	1850	8400	1200	1280	1800	230	560	8- 33	2.2	2.2	7180	7850
2200	2405	2340	1600	32	52-30	4110	1950	9050	1200	1280	1900	230	560	8-33	2.2	2.2	8430	9250
2400	2605	2540	1600	32	56-33	4365	2050	9600	1200	1280	2360	230	560	8-33	2.2	2.2	9760	10500
2600	2805	2740	1800	34	60-33	4565	2150	10200	1340	2100	2460	300	600	8-36	2.2	2.2	1200	13200
2800	2960	3030	1800	36	64-36	4765	2250	10800	1340	2100	2532	300	600	8-36	2.2	2.2	1500	16100

中國.上玉集團有限公司是專業生產特殊閥門的廠家，電動封閉式插板閥訂貨須知：
一、①電動封閉式插板閥產品名稱與型號②電動封閉式插板閥口徑③電動封閉式插板閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動封閉式插板閥型號，請按電動封閉式插板閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
